La
pignonerie d'armement du Minolta X700 (mais c'est valable aussi pour le
X500 et le X300) peux se dérégler avec le temps et amener à diverses
troubles. Armement incomplet de l'obturateur, point dur à l'armement,déclenchement aléatoire des 2 rideaux en même temps (due à l'armement incomplet) etc........
Le réglage est remarquablement simple et à la portée de n'importe qui, à la condition qu'il possède deux bon tournevis plat et et cruciforme pour enlever la semelle.

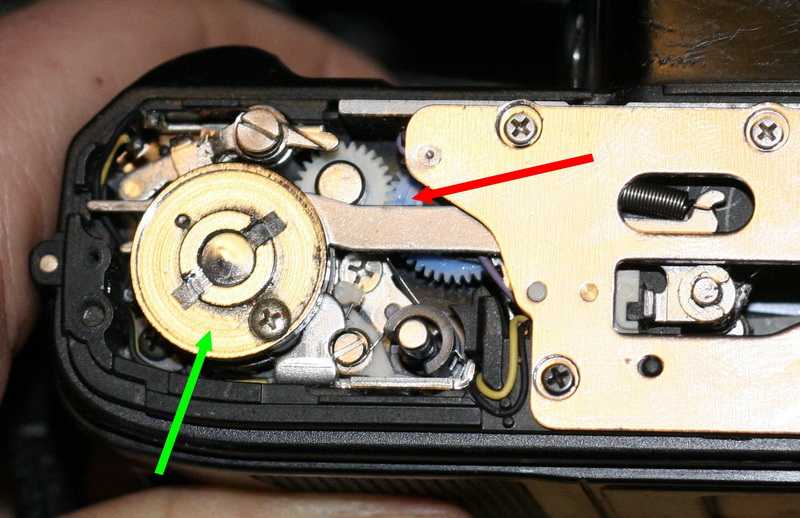

En vert voila le galet d'entrainement du moteur qu'il va falloir dévisser.
En rouge le petit engrenage plastique bleu qu'il va falloir régler.

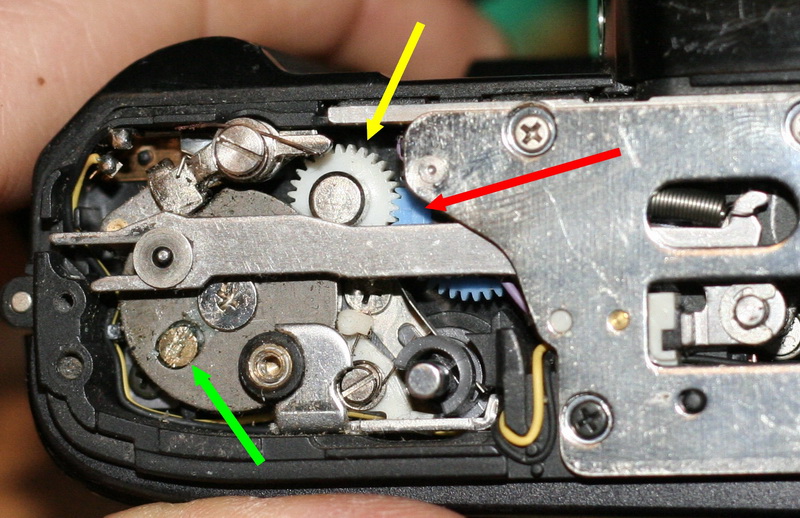

En rouge le pignon à régler, dans l'axe du pignon suivant, sur ce pignon bleu il existe une marque très faiblement visible, qui marque le point de bon réglage de ce pignon, cette marque doit être dans l'alignement de l'axe du pignon blanc à sa gauche (flèche jaune).
Pour régler cet engrenage il va falloir tourner légèrement la vis (flèche verte) en laiton qui est en fait un excentrique. Cette vis est fragile de plus elle est bloquée par une couche de laque résistante qu'il va falloir enlever avec une pointe avant de tenter de faire tourner cette vis. Pour réaligner le pignon, su cet exemple, j'ai du tourner la vis de 15° dans le sens anti horaire.
Le réglage est remarquablement simple et à la portée de n'importe qui, à la condition qu'il possède deux bon tournevis plat et et cruciforme pour enlever la semelle.
En vert voila le galet d'entrainement du moteur qu'il va falloir dévisser.
En rouge le petit engrenage plastique bleu qu'il va falloir régler.
En rouge le pignon à régler, dans l'axe du pignon suivant, sur ce pignon bleu il existe une marque très faiblement visible, qui marque le point de bon réglage de ce pignon, cette marque doit être dans l'alignement de l'axe du pignon blanc à sa gauche (flèche jaune).
Pour régler cet engrenage il va falloir tourner légèrement la vis (flèche verte) en laiton qui est en fait un excentrique. Cette vis est fragile de plus elle est bloquée par une couche de laque résistante qu'il va falloir enlever avec une pointe avant de tenter de faire tourner cette vis. Pour réaligner le pignon, su cet exemple, j'ai du tourner la vis de 15° dans le sens anti horaire.

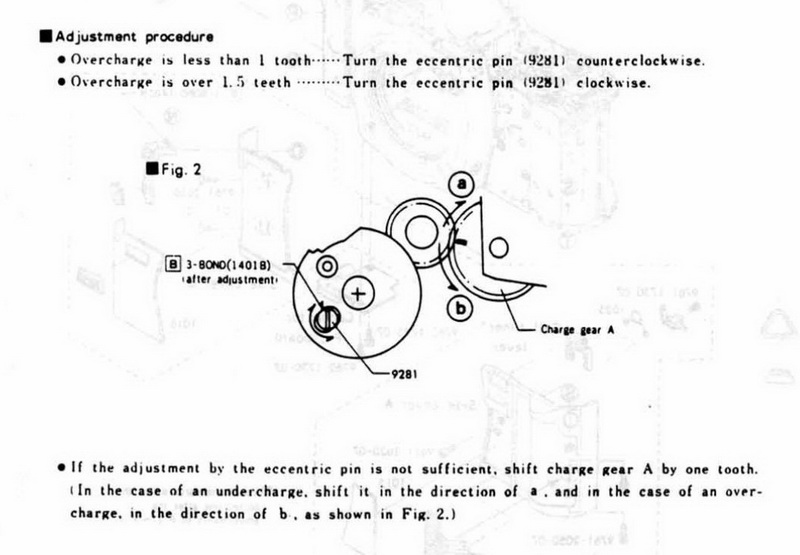

Extrait du manuel de réparation. (disponible sur mon site).
