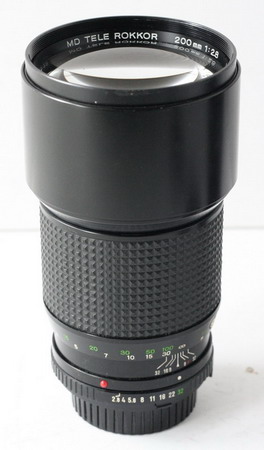

Démontage d'un Minolta MD 200mm f=2.8
en vue du dégommage du diaphragme.

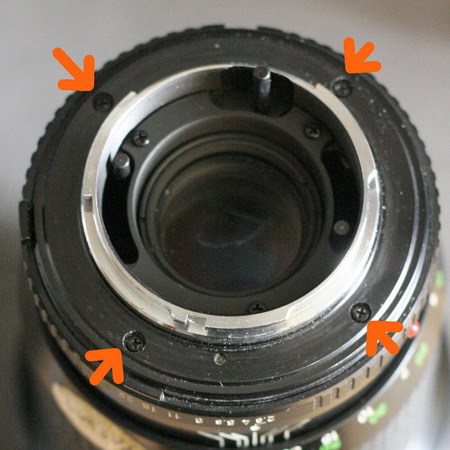

Dévisser les 4 vis de la monture.

Voila la monture retournée.
Détail de la partie dégagée par le retrait de la monture.

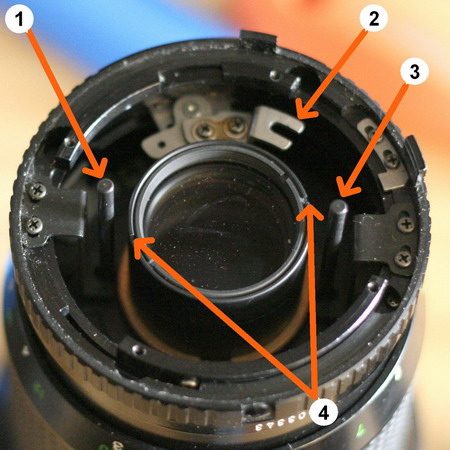

1 et 3= ergots de réglage du diaphragme.
2= ergot de mise à pleine ouverture du diaphragme.
4= encoches permettant de démonter le groupe optique arrière. Cela est nécessaire pour nettoyer le diaphragme.

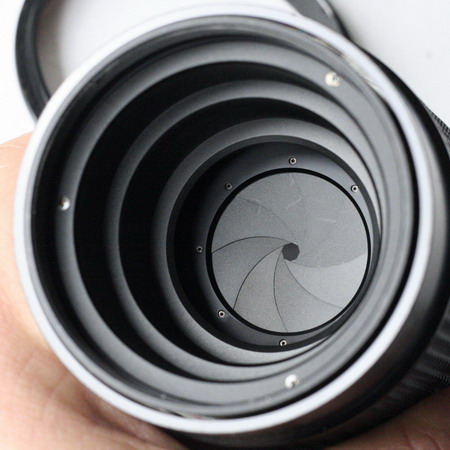

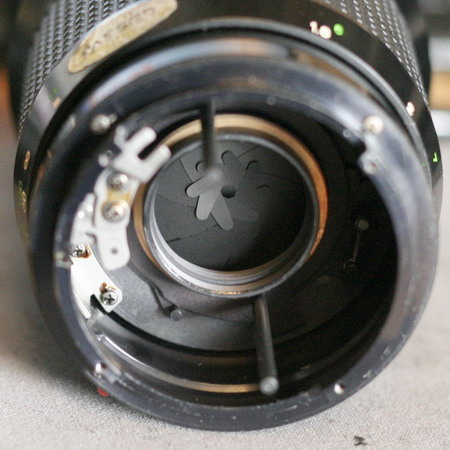

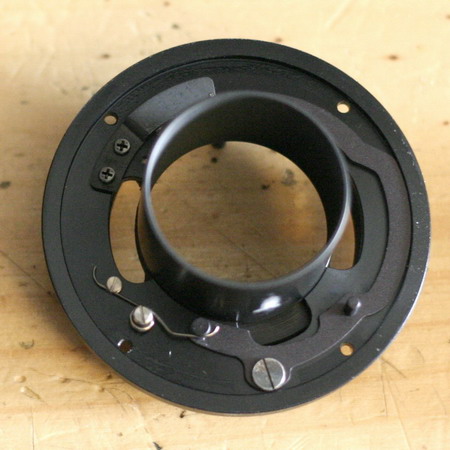

Voilla le diaphragme dégagé. La flèche matérialise les crans qui permettent de marquer chaque ouverture du diaphragme. Une minuscule bille est plaquée coté bague du diaphragme (retirée sur la photo).Cette bille est délicate à remettre en place sans la perdre.

Maintenant il s'agit de dégager le bloc optique avant.

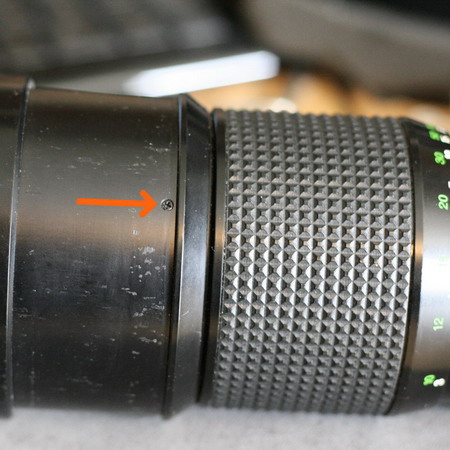

Dévisser les 3 vis qui se trouvent à la base du pare-soleil quand il est rentré.

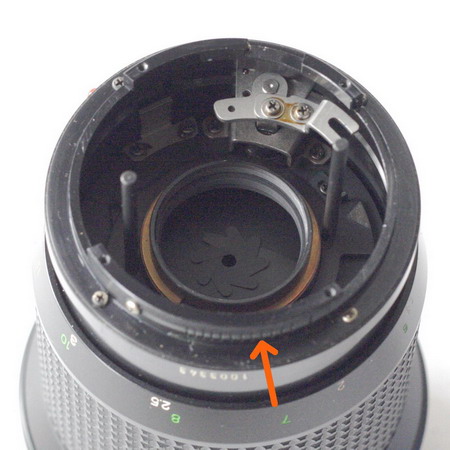

Ensuite sous cette bague plastique se dévoilent 3 vis plates visibles seulement si la mise au point est faite à la distance minimale.

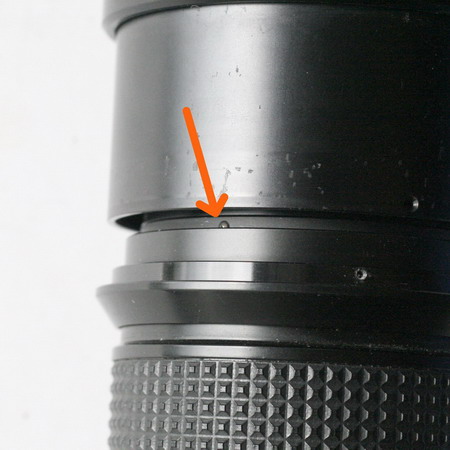

Les dévisser partiellement et retirer le bloc optique par un dévissage manuel.

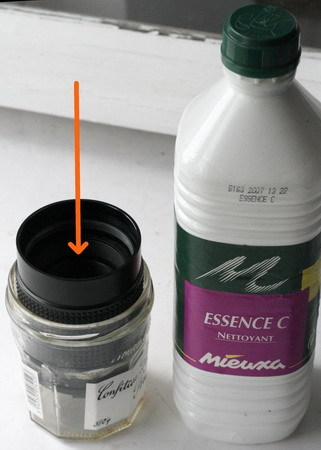

Le diaphragme a l'air propre, mais en fait de minuscules traces de graisses freinent son ouverture. Pour le nettoyage, faire couler un mince filet d'essence C sur le diaphragme pour ne pas mouiller l'hélicoïde de mise au point. Faire jouer le diaphragme de nombreuses fois, passer un pinceau doux trempé dans l'essence sur les 2 faces. Sécher avec une soufflette pour gagner du temps et remontez. Voila c'est fait.
